一. 直流固態繼電器產品特點　?、?控制回路與負載回路之間光電隔離.　　② 擁有10-80A直流輸出　?、?使用時需配適當散熱器,必要時加強迫風冷.　　④ 控制信號與TTL邏輯兼容;　?、?阻燃工程塑料外殼,金屬底板　?、?用途廣范,可用于直流阻性感性負載:如噴泉,娛樂設施,醫療器械,烘箱,直流電機,電氣開關柜,自動化控制等設備　　二.直流固態繼電器產品概述　　直流固態繼電器采用阻燃工程塑料外殼,造型別致,結構新穎,自升螺絲壓接式接線,配有安全蓋,使安裝、檢查方便快捷、安全可靠.　　直流固態繼電器是輸入輸出間采用光電或電磁脈沖隔離技術,用功率晶體管或大功率MOS管,IGBT管等器件,代替?zhèn)鹘y(tǒng)電磁線圈有觸點的繼電器具有壽命長、可靠性高、開關速度快、抗干擾能力強,電磁干擾小、無噪聲、無火花等特點,由于直流固態繼電器上述一系列特性,目前廣泛應用于直流電機驅動,通訊與網絡設備,計算機終端產品,數字音響,視頻設備,自動化控制系統,以及儀器儀表,醫療器械,娛樂設施,噴泉等場合.特別適用于腐蝕、潮濕、防塵、要求防爆等惡劣環境,及頻繁開關的場合.

三. 以下是直流固態繼電器參數:

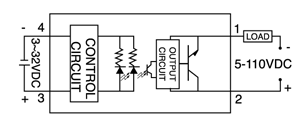

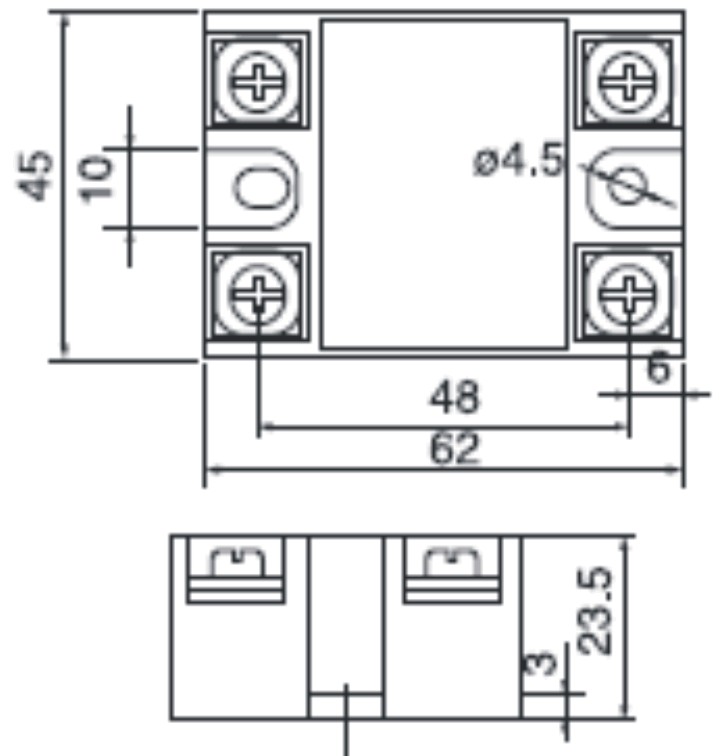

型 號 SSR-10DD,SSR-15DD,SSR-20DD,SSR-25DD,SSR-40DD,SSR-50DD,SSR-60DD,SSR-80DD 輸 入 參 數 控制方式 4-32VDC(直流) 輸入電流 大于5mA 工作指示 LED 通斷時間 ≤1mS(毫秒) 可靠關斷電壓 小于0.8VDC 輸 出 參 數 輸出電壓 直流6-110VDC(10-25A),直流6-480VDC(10-80A) 額定工作電流 10A,15A,20A,25A,40A,60A,80A 通態壓降 ≤0.1Vdc 最小導通電流 10mA 斷態漏電流 小于1mA 性 能 參 數 介質耐壓 2500VAC，1分鐘 絕緣電壓 ≥2500V 絕緣電阻 ≥100MΩ 工作溫度 —35～75 ℃ 電源頻率 / 散熱條件 可以用YS-D1,YS-D2,YS-S1 負載電流安全系數 阻性負載取2倍以上,感性負載取3倍以上 外形尺寸 965.5L×45.0W×23.5H 重量 130g 四. 直流固態繼電器外形尺寸和安裝接線圖:(單位:mm) 溫度曲線圖: 五. 固態繼電器產品選用注意事項: 　● 選擇產品時，應根據負載的性質不同，在電流檔次上留有不同的余量。（阻性負載時,可按2-3倍負載電流選取。感性或容性負載時,可按3-5 倍負載電流選?。?nbsp; 　● 根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時。應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。  　● 感性負載時，應在輸出端并接壓敏電阻，以防過壓時損壞晶閘管。壓敏電阻(MOV)的選配：240V檔時選430-470V，440V檔時選680-750V， 660V檔時選1100-1200V。  　● 安裝時，要求散熱器與本產品接觸面之間必須平整、光潔，并在其表面均勻涂上一層導熱硅脂，最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。 　● 當固態繼電器首次工作停機后，應趁其尚有余溫再緊固一下固定螺釘，以使固態繼電器底板和散熱器表面能夠緊密接觸，達到最佳散熱效果。 　● 不同型號固態繼電器其標稱電流是在環境溫度為40℃時的標稱電流,所以散熱要充分!!
